1應用
TX3351-DR差壓遠傳變送器的膜盒是用于防止管道內介質直接進入差壓變送器的壓力傳感器組件中，它與變送器之間采用硅油等填充液傳遞壓力。
TX3351-DR差壓遠傳變送器用于測量液體、氣體或蒸汽的液位、密度、壓力、以及流量，然后將其轉變成4～20mADC HART電流信號輸出。TX3351-DR也可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。TX3351-DR差壓遠傳變送器的測量范圍（未遷移時）為0-1kPa～2MPa，遠傳法蘭的額定壓力分別為：1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。

2工作原理

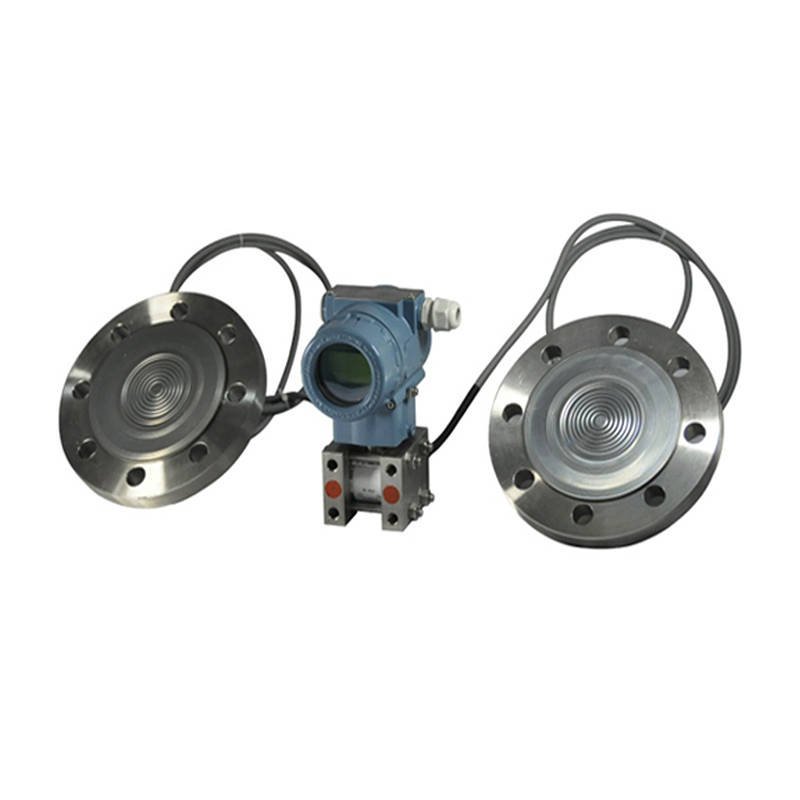

TX3351-DR差壓遠傳變送器結構上由TX3351-DR系列差壓變送器和經焊接安裝的帶毛細管遠傳法蘭組成。其工作原理與TX3351-DR系列差壓變送器相同（參見TX3351-DR系列差壓變送器技術規格書），只是壓力傳遞路徑略有不同：作用在遠傳法蘭側的壓力，首先經遠傳法蘭上的膜片和填充液，再經毛細管，最后到達測量傳感器相應的正負側。

3輸入
測量參數：差壓、液位

測量范圍
下限值：-100%URL起（連續可調）
上限值：至+100%URL（連續可調）

量程
表1量程代碼與量程范圍關系對照表

量程代碼	最小量程	**量程	額定壓力（**值）
B	1kPa	6kPa	遠傳法蘭的額定壓力
C	4kPa	40kPa
D	25kPa	250kPa
E	200kPa	2MPa


表2遠傳法蘭與最小量程關系對照表


液位法蘭	標稱直徑	最小量程
		單邊遠傳	雙邊遠傳
扁平式	DN 50/2”	10kPa	10kPa
	DN 80/3”	6kPa	1kPa
	DN 4”	6kPa	1kPa
插入式	DN 50/2”	16kPa	16kPa
	DN 80/2”	6kPa	1kPa
	DN 4”	6kPa	1kPa


遠傳變送器的最小量程應為表1和表2中最小量程的較大值。調節的量程不得小于最小量程。遠傳變送器的**量程應為變送器本體**量程與液位法蘭額定壓力兩者的最小值。

4輸出
輸出信號
2線制，4～20mADC HART輸出，數字通訊，HART協議加載在4～20mADC信號上。
輸出信號極限：Imin=3.9mA，Imax=20.5mA

報警電流（模式可設置）
低報模式（最?。?.7 mA
高報模式（**）：21 mA
不報模式（保持）：保持故障前的有效電流值
報警電流標準設置：高報模式
5響應時間
放大器部件阻尼常數為0.1s；傳感器和遠傳法蘭時間常數為0.2～6s，取決于傳感器的量程、量程比，毛細管的長度，以及填充液的粘度。附加的可調時間常數為：0.1～60s。

6一般條件
6.1安裝條件
變送器本體可直接固定于任何位置。**狀態是使過程法蘭軸處于垂直狀態，位置偏差將產生可校正的零位偏移。電子表殼**可旋轉360°，定位螺釘可將其固定于任何位置。
遠傳法蘭與符合ANSI/DIN標準的配套法蘭相連接，該配套法蘭應配有軟性墊片和安裝固定的螺栓、螺母（用戶可選配安裝螺栓、螺母）。
對于雙邊法蘭遠傳變送器，毛細管部件和遠傳法蘭應僅可能安裝在相同的環境溫度中。毛細管的最小彎曲半徑為75mm，嚴禁纏繞！

6.2環境條件
環境溫度
**：取決于填充液
**：85℃
帶液晶顯示、氟橡膠密封圈時 -20～65℃

儲存溫度/運輸溫度
**：取決于填充液
**：85℃

相對濕度：0～100%

抗沖擊
加速度：50g
持續時間：11ms

抗震動
2g至500Hz

電磁兼容性(EMC)
見下頁表4《電磁兼容性附表》

6.3過程介質極限
溫度極限
介質溫度：-30～400℃
表3填充液、工作溫度和最小工作靜壓關系表

填充液	硅油（S）	高溫硅油（H）	超高溫硅油(U)	植物油（V）
密度25℃	960kg/m3	980kg/m3	1020kg/m3	937kg/m3
工作溫度范圍	-30～200℃	-10～350℃	-10～400℃	0～250℃
溫度	工作靜壓范圍（kPa絕壓）
20℃	>10	>10	>10	>25
100℃	>25	>25	>25	>50
150℃	>50	>50	>50	>75
200℃	>75	>75	>75	>100
250℃		>100	>100	>100
350℃		>100	>100
400℃			>100


注：超出以上工作溫度和靜壓關系范圍的應特別指出，可以通過特殊設計來滿足要求。

變送器本體壓力極限
從3.5kPa絕對壓力至額定壓力，保護壓力可大于額定壓力的1.5倍，同時加于變送器兩側。

遠傳法蘭額定壓力
ANSI標準 ：150psi～600psi
DIN標準：  PN 1.6MPa～PN 10MPa

單向過載極限
低壓側為變送器本體額定壓力，高壓側為遠傳法蘭額定壓力，可能出現可修正的零點漂移。

重量
單邊遠傳為DN 50/2”約7～10kg，DN 80/3”約8～11kg，DN 4”約9～12kg；
雙邊遠傳為DN 50/2”約10～16.5kg，DN 80/3”約12～18kg，DN 4”約14～21kg。

防爆性能
NEPSI隔爆許可：Ex dⅡC T6
NEPSI本安許可：Ex iaⅡC T4
允許使用溫度為：-40℃～65℃

6.4電源及負載條件
電源電壓為24V
R≤(Us-12V)/Imax  kΩ
其中 Imax=23 mA
**電源電壓：42VDC
最小電源電壓：12VDC，15VDC（背光液晶顯示）
數字通訊負載范圍： 250～600Ω

材質
測量膜盒：不銹鋼 316L
膜片：    不銹鋼 316L、哈氏合金C、鉭
過程法蘭：不銹鋼 304
填充液：  硅油、高溫硅油、超高溫硅油、植物油
密封圈：   丁腈橡膠（NBR）、氟橡膠（FKM）、
聚四氟乙烯（PTFE）
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠（NBR）
銘牌：     不銹鋼 304

電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm²的導線。

過程連接
變送器低壓側有NPT 1/4 和UNF 7/16``內螺紋。變送器高壓側的液位法蘭符合ANSI標準或DIN標準?？芍苯影惭b，參照Page.42 Part.7。

外殼防護等級：IP67


表4電磁兼容性附表

序號	測試項目	基本標準	測試條件	性能等級
1	輻射干擾（外殼）	GB/T 9254-2008表5	30MHz～1000MHz	合格
2	傳導干擾 （直流電源端口）	GB/T 9254-2008表1	0.15MHz～30MHz	合格
3	靜電放電(ESD)抗擾度	GB/T 17626.2-2006	4kV(觸點) 8kV(空氣)	B
4	射頻電磁場抗擾度	GB/T 17626.3-2006	10V/m (80MHz～1GHz)	A
5	工頻磁場抗擾度	GB/T 17626.8-2006	30A/m	A
6	電快速瞬變脈沖群抗擾度	GB/T 17626.4-2008	2kV(5/50ns,5kHz)	B
7	浪涌抗擾度	GB/T 17626.5-2008	1kV（線線之間） 2kV（線地之間）(1.2us/50us)	B
8	射頻場感應的傳導干擾抗擾度	GB/T 17626.6-2008	3V (150KHz～80MHz)	A

注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。
        （2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變


7外形尺寸                                                                     單位
圖1基本型雙邊差壓遠傳密封裝置圖

圖2基本型單邊差壓遠傳密封裝置圖



注：（1）單邊基本型差壓遠傳密封裝置可以安裝在變送器本體的高壓側，也可以安裝在變送器的低壓側；
（2）單邊或雙邊基本型差壓遠傳密封裝置的變送器本體安裝方式同TX3351-DR系列差壓變送器。
表5遠傳法蘭結構尺寸表

標稱直徑	額定壓力	ΦD	ΦK	Φd1	Φd2	Φd3	t	b	要求螺栓
				插入式	扁平式				數量	螺紋
DN 50	PN1.6/4MPa	165	125	48.3	57	102	3+0.5	20	4	M16
(密封面DIN 2526E型)	PN 6.4MPa	18	135	48.3	57	102	3+0.5	26	4	M20
（法蘭 DIN 2501)	PN 10MPa	195	145	48.3	57	102	3+0.5	28	4	M20
DN 80	PN1.6/4MPa	200	160	76	75	138	3+0.5	24	8	M16
(密封面DIN 2526E型)	PN 6.4MPa	215	170	76	75	138	3+0.5	28	8	M20
（法蘭 DIN 2501)	PN 10MPa	230	180	76	75	138	3+0.5	32	8	M24
DN 2" （ANSI B 16.5 RF 型）	150psi	152.4	120.6	48.3	57	92.1	3+0.5	17.4	4	M18
	300psi	165.1	127.0	48.3	57	92.1	3+0.5	20.6	8	M18
	600psi	165.1	127.0	48.3	57	92.1	6.35	31.75	8	M18
DN 3" （ANSI B 16.5 RF 型）	150psi	190.5	152.4	76	75	127	3+0.5	22.2	4	M16
	300psi	209.5	168.3	76	75	127	3+0.5	27.0	8	M20
	600psi	209.5	168.3	76	75	127	6.35	38.05	8	M20
DN 4“	150psi	229	191	89	89	157	3+0.5	30	8	M18
（ANSI B 16.5 RF 型）	300psi	255	200	89	89	157	3+0.5	32	8	M18

注：用戶可選配安裝螺栓、螺母。

10型號和規格代碼表


差壓遠傳變送器本體選型  TX3351-DR
代碼	精度                         輸出
B	基本誤差±0.075%
C	基本誤差±0.1%
代碼	量程
B	0-2kPa～6kPa（0-200～600 mmH2O）/(0-20～60mbar)
C	0-4kPa～40kPa（0-400～4000 mmH2O）/(0-40～400mbar)
D	0-2.5kPa～250kPa（0-0.25～25 mH2O）/(0-25～2500mbar)
F	0-30kPa～3MPa（0-3～300 mH2O）/(0-0.3～30bar)
代碼	靜壓芯片
0	無
1	40MPa
代碼	傳感器膜片材質	填充液
A	不銹鋼 316L	硅油
代碼	額定工作壓力
1	16MPa
代碼	負腔過程連接
RN	1/4英寸NPT及7/16英寸UNF螺紋孔   無泄放閥
RB	1/4英寸NPT及7/16英寸UNF螺紋孔   泄放閥裝于法蘭后部端面
RU	1/4英寸NPT及7/16英寸UNF螺紋孔   泄放閥裝于法蘭側面上部
RD	1/4英寸NPT及7/16英寸UNF螺紋孔   泄放閥裝于法蘭側面下部
RR	7/16英寸UNF螺紋孔  雙法蘭遠傳
代碼	負腔接液密封材質
N	丁腈橡膠（NBR）
代碼	特殊功能
N	無
F	平方根輸出
P	防雷擊功能
代碼	安裝支架
N	無
代碼	過程連接附件
N	無
代碼	液晶顯示
N	無
2	LED背光液晶顯示（-20℃）
3	OLED顯示（-40℃）
代碼	防爆選項
N	基本型
A	本安型，NEPSI
D	隔爆型，NEPSI （不含隔爆電纜接頭）
代碼	位號標牌
N	無
1	位號標于銘牌內
2	懸掛式不銹鋼標牌
代碼	使用說明
C	中文
E	英文
代碼	附加選項
S	不銹鋼表殼
V	低電壓版

1基本型差壓遠傳變送器遠傳密封裝置選型
代碼	基本型差壓遠傳密封裝置
RH-	帶毛細管 ⊕側
RL-	帶毛細管 Θ側
代碼	過程連接
	標稱直徑	密封面形式	膜片/密封面材質
A	DN50  DIN 2501/HG20592	E型  DN2526	不銹鋼 316L
B	DN50  DIN 2501/HG20592	E型  DN2526	哈氏合金C
C	DN50  DIN 2501/HG20592	E型  DN2526	鉭（溫度≤200℃)
H	DN80  DIN 2501/HG20592	E型  DN2526	不銹鋼 316L
I	DN80  DIN 2501/HG20592	E型  DN2526	哈氏合金C
G	DN80  DIN 2501/HG20592	E型  DN2526	鉭（溫度≤200℃)
R	DN100  DIN 2501/HG20592	E型  DN2526	不銹鋼 316L
S	DN100  DIN 2501/HG20592	E型  DN2526	哈氏合金C
T	DN100  DIN 2501/HG20592	E型  DN2526	鉭（溫度≤200℃)
D	DN2″ANSI B 16.5/HG20592	RF型  ANSI B 16.5	不銹鋼 316L
E	DN2″ANSI B 16.5/HG20592	RF型  ANSI B 16.5	哈氏合金C
F	DN2″ANSI B 16.5/HG20592	RF型  ANSI B 16.5	鉭（溫度≤200℃)
K	DN3″ANSI B 16.5/HG20592	RF型  ANSI B 16.5	不銹鋼 316L
L	DN3″ANSI B 16.5/HG20592	RF型  ANSI B 16.5	哈氏合金C
M	DN3″ANSI B 16.5/HG20592	RF型  ANSI B 16.5	鉭（溫度≤200℃)
N	DN4″ANSI B 16.5/HG20592	RF型  ANSI B 16.5	不銹鋼 316L
O	DN4″ANSI B 16.5/HG20592	RF型  ANSI B 16.5	哈氏合金C
P	DN4″ANSI B 16.5/HG20592	RF型  ANSI B 16.5	鉭（溫度≤200℃)
代碼	額定壓力
	壓力等級		法蘭壓力標準
1	PN 1MPa/4MPa		DIN 2501/HG20592
2	PN 6.4MPa		DIN 2501/HG20592
3	PN 10MPa		DIN 2501/HG20592
4	PN 1MPa/1.6MPa（DN100選）		DIN 2501/HG20592
5	PN 2.5MPa/4MPa（DN100選）		DIN 2501/HG20592
6	150psi		ANSI B 16.5/HG20592
7	300psi		ANSI B 16.5/HG20592
8	600psi		ANSI B 16.5(不包括 DN4″ANSI B 16.5)
代碼	連接形式
F	扁平式
H	插入式，不銹鋼 316L        插入長度50mm
I	插入式，不銹鋼 316L        插入長度100mm
G	插入式，不銹鋼 316L        插入長度150mm
L	插入式，哈氏合金C          插入長度50mm
M	插入式，哈氏合金C          插入長度100mm
N	插入式，哈氏合金C          插入長度150mm
代碼	填充液
S	硅油          -30～200℃
H	高溫硅油      -10～350℃
U	超高溫硅油    -10～400℃
L	超低溫填充液 -100～100℃
V	植物油          0～250℃
F	氟油          -30～260℃
代碼	毛細管長度
1	1m
2	2
3	3
4	4
5	5
6	6
8	8
10	10
S	特殊長度
代碼	毛細管部件特性
N	無
P	帶PVC保護層毛細管
代碼	接液法蘭膜盒面形式
N	無
1	316L上涂FEP（氟化乙烯丙烯共聚物）（溫度≤180℃）
2	316L上涂PFA（過氟烷基化物）      （溫度≤260℃）
3	膜片貼PTFE膜(聚四氟乙烯膜)[2]   （溫度≤200℃) （不適用于插入式）
4	316L上涂FEP（氟化乙烯丙烯共聚物）（溫度≤180℃）（僅適用于插入式）
5	316L上涂PFA（過氟烷基化物）      （溫度≤260℃）（僅適用于插入式）
6	防真空處理


注1：在對差壓遠傳法蘭密封裝置選型時，應先完成差壓液位變送器本體選型，再選下面的法蘭部分選型
注2：膜片貼PTFE膜，也即F4膜片，可適用于負壓的測量，但僅適用于扁平式液位法蘭
注3：當測量壓力或工作靜壓<50kPa（絕對壓力）時，應在80項選擇6，以保證性能


2螺紋安裝式差壓遠傳密封裝置選型[6]
代碼	螺紋安裝式差壓遠傳密封裝置
TH-	帶毛細管 ⊕側
TL-	帶毛細管 Θ側
代碼	膜片/密封面材質
U	不銹鋼 316L
V	哈氏合金C
W	鉭
代碼	沖洗備用孔
1	無
0	有
代碼	填充液
S	硅油         -30～200℃
H	高溫硅油     -10～350℃
V	植物油         0～250℃
F	氟油          -30~260℃
代碼	毛細管長度
1	1m
2	2m
3	3m
4	4m
5	5m
6	6m
7	7m
8	8m
9	9m
10	10m
11	11m
12	12m
…	…
代碼	毛細管部件特性
N	無
P	帶PVC保護層毛細管
代碼	接液法蘭膜盒面形式
N	無
P	防真空處理

注6：在對螺紋安裝式遠傳法蘭密封裝置選型時，應先完成差壓液位變送器本體選型，再選下面的法蘭部分選型
注7：當測量壓力或工作靜壓<50kPa（絕對壓力）時，應在70項選擇6，以保證性能
