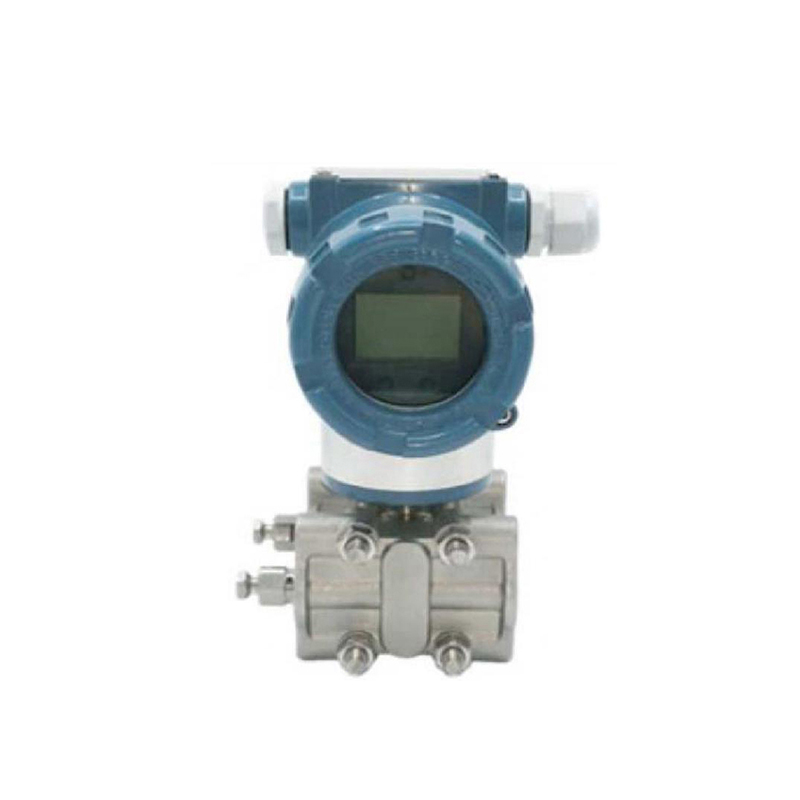

TX3351／C-DP差壓變送器用于測量液體或氣體的不同引壓點的差壓，然后將其轉變成 4～20mADC 輸出，疊加 HART 通訊協議。

標準規格
（以標準零點為基準調校量程，不銹鋼 316L 膜片，填充液為硅油）

1 性能規格
調量程的參考精度
±0.1%（包括非線性、回差和重復性）

環境溫度影響
-25℃～65℃時總影響量為：
±(0.15×TD+0.1)%×Span
-40℃～-25℃和 65℃～85℃時總影響量為：
±(0.2×TD+0.1)%×Span
TD=**量程/調節量程

過范圍影響
 ±0.075%×Span

穩定性
±0.1%×Span/年

電源影響
±0.001% /10V(14～36V DC)，可忽略不計

2 功能規格
量程和范圍


	量程 kPa	測量范圍 kPa
B	0～1～6	-6～6
C	0～4～40	-40～40
D	0～25～250	-100～250
F	0～250～3000	-100～3000


零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程

安裝位置影響
變送器安裝位置偏差將產生可校正的零位偏移。調零校正后，無量程影響。

輸出
2線制，4～20mADC 輸出，疊加 HART 通訊協議。輸出信號極限：
Imin=3.9mA，Imax=20.5mA
報警電流
低報模式（最?。?.6mA
高報模式（**）：21 mA

響應時間
放大器部件阻尼常數為 0.1s；傳感器的時間常數
0.2～2s，取決于傳感器的量程、量程比以及充灌液特性。附加的可調時間常數為：0.1～60s。

預熱時間
15s

環境溫度：
-40～85℃
帶 LCD 液晶顯示時為-20～65℃

儲存溫度/運輸溫度
-50～85℃
LCD 液晶顯示時：-25～85℃

介質溫度
-30～125℃；

壓力極限
 從真空至**工作壓力。

3 安裝
電源及負載條件
電源電壓為 24V，R≤(Us-12V)/Imax kΩ 其中 Imax=23 mA
**電源電壓：36VDC
最小電源電壓：14VDC

電氣連接
M20X1.5 電纜密封扣，接線端子適用于 0.5～ 2.5mm² 的導線。

過程連接：1/4NPT。

4 物理規格
材質
膜片：不銹鋼 316L、哈氏合金 C 過程連接：不銹鋼 304 填充液： 硅油  變送器外殼：鋁合金材質，外表噴涂環氧樹脂。銘牌：不銹鋼 304

重量：約 3.0kg

外殼防護等級  IP65

5 型號和規格代碼表


差壓變送器選型TX3351/C-
傳感器類型
DP	差壓傳感器
精度
C	±0.1%
輸出
1	4mA-20mADC
2	485 通訊
3	4mA-20mADC/HART 通訊
	量程（無遷移時）（kPa）
B	0～1-6
C	0～4-40
D	0～25-250
F	0～250-3000
隔離膜片		充灌液
A	316L 不銹鋼	硅油
B	316L 不銹鋼	氟油
C	哈氏合金 C	硅油
D	哈氏合金 C	氟油
額定工作壓力
1	16MPa
3	40MPa
過程連接
N	1/4NPT 及 7/16 螺紋孔，無泄放閥
B	1/4NPT 及 7/16 螺紋孔，后部端面泄放閥
接液密封材質
N	丁腈橡膠（NBR）
F	氟橡膠（FKM）
P	聚四氟乙烯（PTFE）
電氣接口
122	M20×1.5 內螺紋（配電纜密封頭）
222	NPT1/2 內螺紋
安裝支架及材質
N	無安裝支架
1	不銹鋼安裝支架
2	碳鋼安裝支架
位號標牌
N	無
2	懸掛式不銹鋼標牌
使用說明書
C	中文
E	英文
