應用領域
適用于水、柴油、甲醇等無雜質無強烈腐蝕性液體。
概述

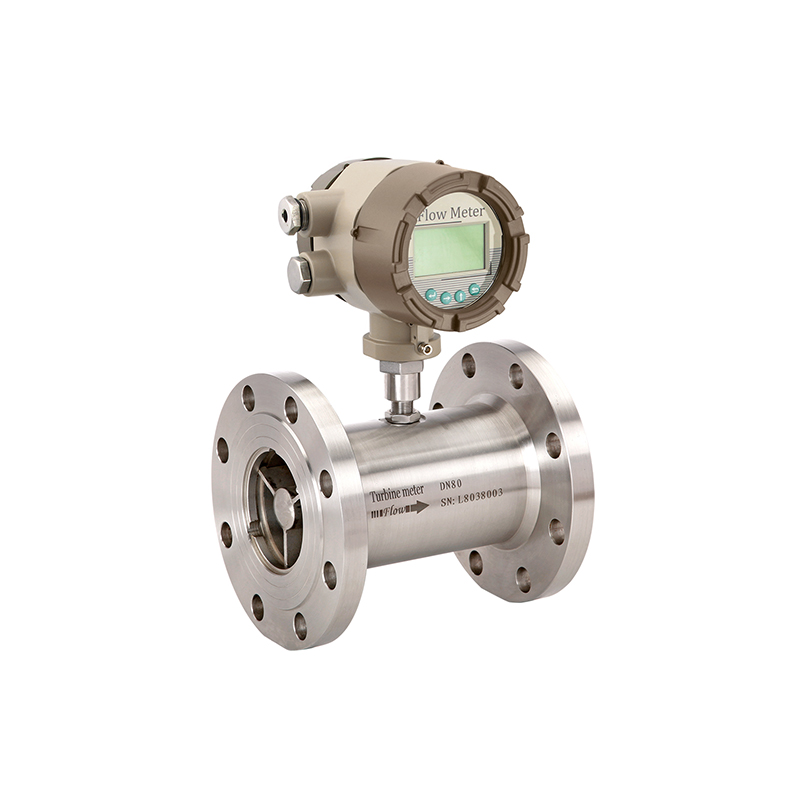

TX-LWGY系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，
渦輪流量計是一種流量測量儀表，測量無雜質、無腐蝕液體的流量和總量，它被廣泛用于石油、化工、冶金、科研等領域。
產品特點
1、高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2、重復性好，短期重復性可達0.05%~0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到高精度，在貿易結算中優先選用的流量計；
3、輸出脈沖頻率信號，適于總計量及計算機連接，無零點漂移，抗干擾能力強；
4、可獲得很高的頻率信號（3~4kHz），信號分辨力強；
5、范圍度寬，中大口徑可達1:20，小口徑為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
工作原理

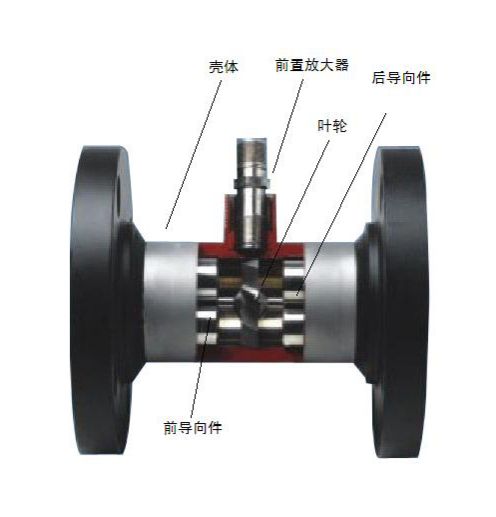

圖1
圖1所示為渦輪流量傳感器結構簡圖，由圖可見，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通道隨之發生周期性變化，產生頻率與葉片旋轉頻率相同的感應電動勢，經放大后，進行轉換和處理。
四、技術參數
1.基本參數
| 被測介質 | 無雜質、低粘度、無強烈腐蝕性液體 |
| 執行標準 | 渦輪流量傳感器(JB/T9246-1999) |
| 檢定規程 | 渦輪流量計(G1037-2008) |
| 儀表口徑及連接方式 | 法蘭連接型 DN15-DN200 |
| 螺紋連接型 DN4-DN50 | |
| 夾裝連接型DN4-DN200 | |
| 精度等級 | ±1‰R、±0.5‰R、±0.2%R(需特制) |
| 量程比 | 1:10:1:15;1:20 |
| 傳感器材質 | 304不銹鋼、316(L不銹鋼等 |
| 使用條件 | 介質溫度:-20°C~+80°C 環境溫度:-20°~+60℃ |
|
相對濕度:5%~90% 大氣壓力:86Kpa~106Kpa | |
| 信號輸出功能 | 脈沖信號、4~20mA信號 |
| 通訊輸出功能 | RS485通訊、HART協議等 |
| 工作電源 |
A.外電源:+24VDC±15%紋波s±5%,適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源:1組3.6V鋰電池,電池電壓在3.0V~3.6V時均可正常工作 |
| 法蘭標準 | 常規標準 GB/T9113-2000 |
|
國際管法蘭如:德標DN、美標ANSI日標Js 國內管法蘭如:化工部標準、機械部標準 | |
| 螺紋規格 | 常規規格英制管螺紋(外螺紋)(參照標準GB/T7307-2001) |
| 其他規格內螺紋、球面螺紋、NPT螺紋等 | |
| 電氣接口 | M201.5內螺紋(NPT螺紋需訂制) |
| 防爆等級 | ExduIcT6 Gb |
| 防護等級 | IP65或更高(可訂制) |
說明:非國標法蘭需訂制;非常規英制管螺紋需訂制。
2.流量范圍及工作壓力
|
儀表口徑 （mm） | 正常流量范圍（m3/h） | 擴展流量范圍（m3/h） |
常規連接方式 與耐壓等級 |
特制耐壓等級（MPa） （法蘭夾裝） | 始動流量（m3/h） | **壓損（KPa）*1 |
| 4 | 0.04～0.25 | 0.04～0.4 | 螺紋連接/6.3MPa | 夾裝連接,≤42MPa | 0.02 | 120 |
| 6 | 0.1～0.6 | 0.06～0.6 | 螺紋連接/6.3MPa | 0.05 | 80 | |
| 10 | 0.2～1.2 | 0.15～1.5 | 螺紋連接/6.3MPa | 0.07 | 50 | |
| 15 | 0.6～6 | 0.4～8 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa | 0.35 | 35 | |
| 20 | 0.8～8 | 0.45～9 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa | 0.3 | 35 | |
| 25 | 1～10 | 0.5～10 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa | 0.4 | 35 | |
| 32 | 1.5～15 | 0.8～15 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa | 0.6 | 35 | |
| 40 | 2～20 | 1～20 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa | 0.6 | 35 | |
| 50 | 4～40 | 2～40 | 法蘭連接/2.5MPa | 夾裝連接,≤25MPa | 1 | 35 |
| 65 | 7～70 | 4～70 | 法蘭連接/2.5MPa | 4 | 25 | |
| 80 | 10～100 | 5～100 | 法蘭連接/2.5MPa | 5 | 25 | |
| 100 | 20～200 | 10～200 | 法蘭連接/1.6MPa | 夾裝連接,≤16MPa | 8 | 25 |
| 125 | 25～250 | 13～250 | 法蘭連接/1.6MPa | 10 | 25 | |
| 150 | 30～300 | 15～300 | 法蘭連接/1.6MPa | 12 | 25 | |
| 200 | 80～800 | 40～800 | 法蘭連接/1.6MPa | 夾裝連接,≤10MPa | 20 | 25 |
| 準確度*2等級 | 0.5級 | 1.0級 |
說明: *1**壓損是流量計工作在**流量點時的壓損,介質為水,常溫
*2準確度等級0.2的產品需訂制,且流量范圍比常規范圍小
儀表選型
| 型 號 | 說 明 | |||||||||
| TX-LWGY- | □ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | 說明 | |
| 儀表類型 | 4 | DN4 | ||||||||
| 6 | DN6 | |||||||||
| 10 | DN10 | |||||||||
| 15 | DN15 | |||||||||
| 20 | DN20 | |||||||||
| 25 | DN25 | |||||||||
| 32 | DN32 | |||||||||
| 40 | DN40 | |||||||||
| 50 | DN50 | |||||||||
| 65 | DN65 | |||||||||
| 80 | DN80 | |||||||||
| 100 | DN100 | |||||||||
| 125 | DN125 | |||||||||
| 150 | DN150 | |||||||||
| 200 | DN200 | |||||||||
| 連接方式 | FL | 法蘭連接 | ||||||||
| LW | 螺紋連接 | |||||||||
| JZ | 夾裝連接 | |||||||||
| 公稱通徑 | N | 24V供電，無現場顯示，脈沖輸出型 | ||||||||
| A | 24V供電，現場顯示，4~20mA輸出 | |||||||||
| G1 | 電池供電，現場顯示，無輸出 | |||||||||
| GX | 外供電，現場顯示，RS485/電流/脈沖輸出 | |||||||||
| E1 | 電池供電,現場顯示,無輸出 | |||||||||
| EX | 外供電，現場顯示，RS485/電流/脈沖輸出 | |||||||||
| 精度等級 | 05 | 標準量程 | ||||||||
| 10 | 擴展量程 | |||||||||
| 02 | 特殊量程 | |||||||||
| 表體材質 | S | 304不銹鋼 | ||||||||
| L | 316（L）不銹鋼 | |||||||||
| 葉輪材質 | S | 2Cr13葉輪 | ||||||||
| L | 雙相鋼葉輪 | |||||||||
| 防爆等級 | N | 無 | ||||||||
| E | ExdII BT6 Gb | |||||||||
| 耐溫耐壓 | N | 常規 | ||||||||
| H(x) | 高壓參照表4-2 | |||||||||
說明：X為數字，代表不同功能，請咨詢銷售人員。
