概 述

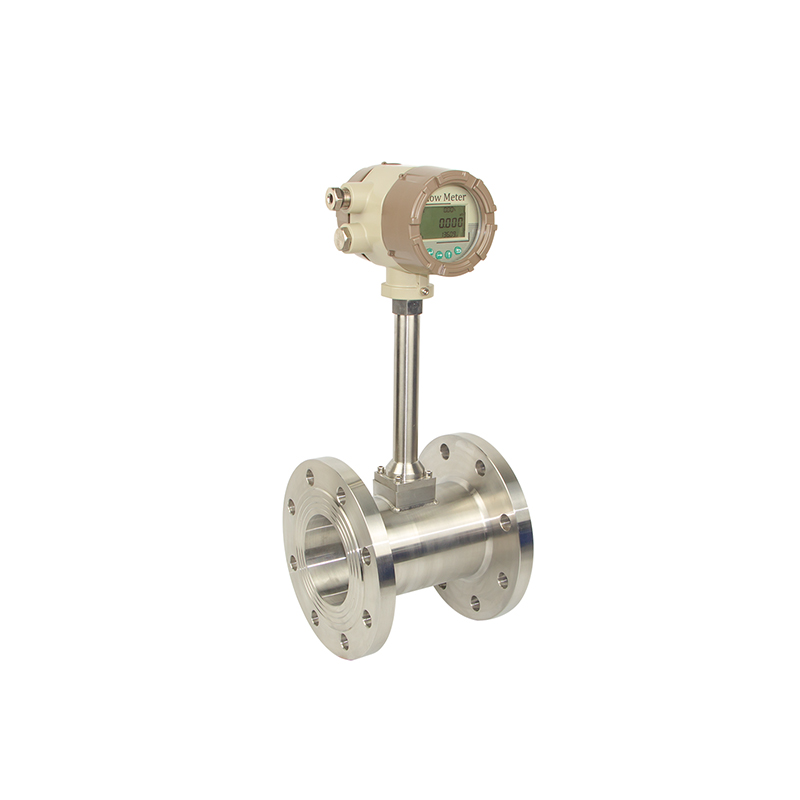

TX-LUGB應力式渦街流量計是速度式流量計的一種，廣泛應用于石油、化工、電力、輕工、動力供熱等行業。渦街流量計生產執行標準為渦街流量傳感器（JB/T9249-2015）和檢定規程渦街流量計（JJG1029-2007）。
產品特點
n 無可動部件，長期穩定，結構簡單便于安裝和維護
n 傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式
n 精度較高，通常液體的測量精度為±1.0%;氣體的測量精度為±1.5%
n 測量量程范圍寬，在雷諾數為2×104~7×106范圍內,可達1:20
n 壓損小(約為孔板流量計的1/4~1/2),屬于節能流量儀表
n 安裝方式靈活,根據現場工藝管道不同,可水平,垂直和不同角度傾斜安裝
n 采用消擾電路和抗振動傳感頭,具有一定抗環境振動性能
n 采用超低功耗單片微機技術,1節3V10AH鋰電池可使用5年以上
n 由軟件對儀表系數非線性進行修正,提高測量精度
n 采用EEPROM對累積流量進行掉電保護,保護時間大于10年
用途：
本儀表廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
技術參數
基本參數
| 被測介質 | 蒸汽、壓縮空氣、煤制氣、液體等中高流速介質 | ||
| 執行標準 | 渦街流量傳感器（JB/T9249-2015） | ||
| 檢定規程 | 渦街流量計（JJG1029-2007） | ||
| 儀表口徑及連接方式 | 法蘭連接型 | DN15-DN300 | |
| 夾裝連接型 | DN15-DN300 | ||
| 量程比 | 1:10；1:15；1:20 | ||
| 傳感器材質 | 304不銹鋼、316（L）不銹鋼等 | ||
| 使用條件 |
介質溫度：-40℃~+70℃、-40℃~+250℃，-40℃~+350℃ 環境溫度：-20℃~+60℃ 相對濕度：5%～90% 大氣壓力：86KPa~106KPa | ||
| 信號輸出功能 | 脈沖信號、4 ~ 20mA信號 | ||
| 通訊輸出功能 | RS485通訊、HART協議等 | ||
| 工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 | ||
| 法蘭標準 | 常規標準 | GB/T9113-2000 | |
| 其他標準 | 國際管法蘭 | 如：德標DIN、美標ANSI、日標JIS | |
| 國內管法蘭 | 如：化工部標準、機械部標準 | ||
| 電氣接口 | 內螺紋M20×1.5（NPT螺紋需訂制） | ||
| 防爆等級 | Exd II CT6 Gb | ||
| 防護等級 | IP65或更高（可訂制） | ||
儀表選型
| 型號 | 說明 | |||||||||
| TX-LUGB | £ | /£ | /£ | /£ | /□ | /□ | /□ | /□ | ||
| 連接方式 | 1 | 法蘭連接 | ||||||||
| 2 | 法蘭夾裝 | |||||||||
| 探頭溫度 | 1 | 低溫探頭（≤70℃） | ||||||||
| 2 | 中溫探頭（≤250℃） | |||||||||
| 3 | 高溫探頭（≤350℃） | |||||||||
| 公稱通徑 | 15 | DN15 | ||||||||
| 20 | DN20 | |||||||||
| 25 | DN25 | |||||||||
| 32 | DN32 | |||||||||
| 40 | DN40 | |||||||||
| 50 | DN50 | |||||||||
| 65 | DN65 | |||||||||
| 80 | DN80 | |||||||||
| 100 | DN100 | |||||||||
| 125 | DN125 | |||||||||
| 150 | DN150 | |||||||||
| 200 | DN200 | |||||||||
| 250 | DN250 | |||||||||
| 300 | DN300 | |||||||||
| 結構形式 | Z | 一體式儀表 | ||||||||
| F | 分體式儀表 | |||||||||
| 儀表類型 | N | 無顯示，24V/12V供電，脈沖輸出 | ||||||||
| A | 無顯示，24V/12V供電，4-20mA輸出 | |||||||||
| V | 現場顯示，外供電，4-20mA輸出/RS485/脈沖輸出 | |||||||||
| D | 溫壓補償，外供電，4-20mA輸出/RS485/脈沖輸出/HART | |||||||||
| 防爆等級 | N | 不防爆 | ||||||||
| E | Exd II CT6 Gb | |||||||||
| 耐壓等級 | N | 常規 | ||||||||
| H(X) | 高壓（協商訂貨） | |||||||||
