原理

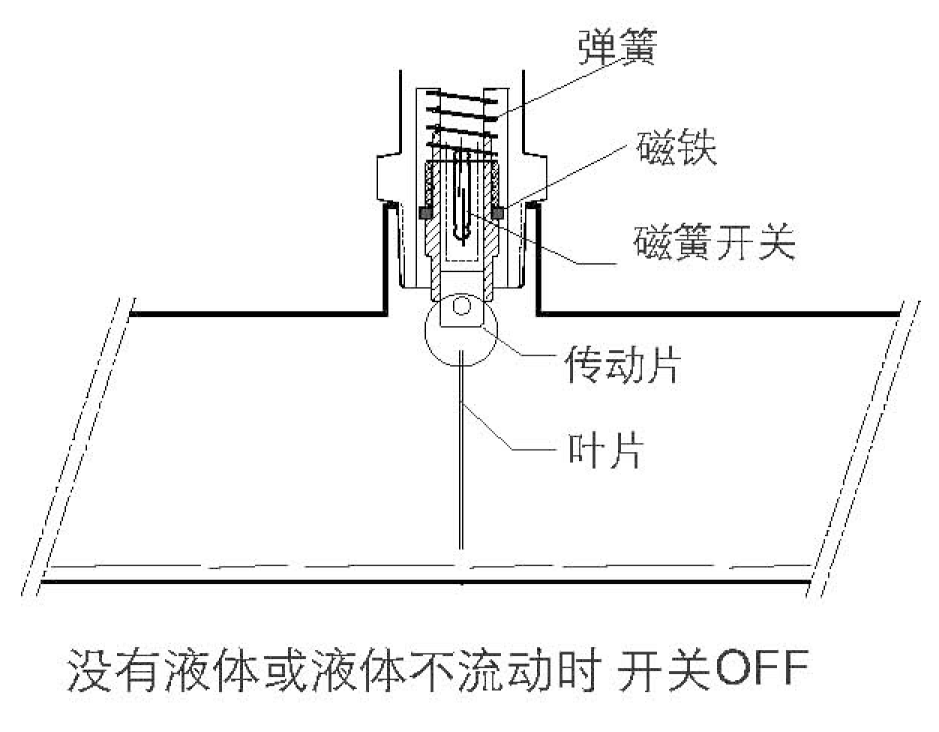

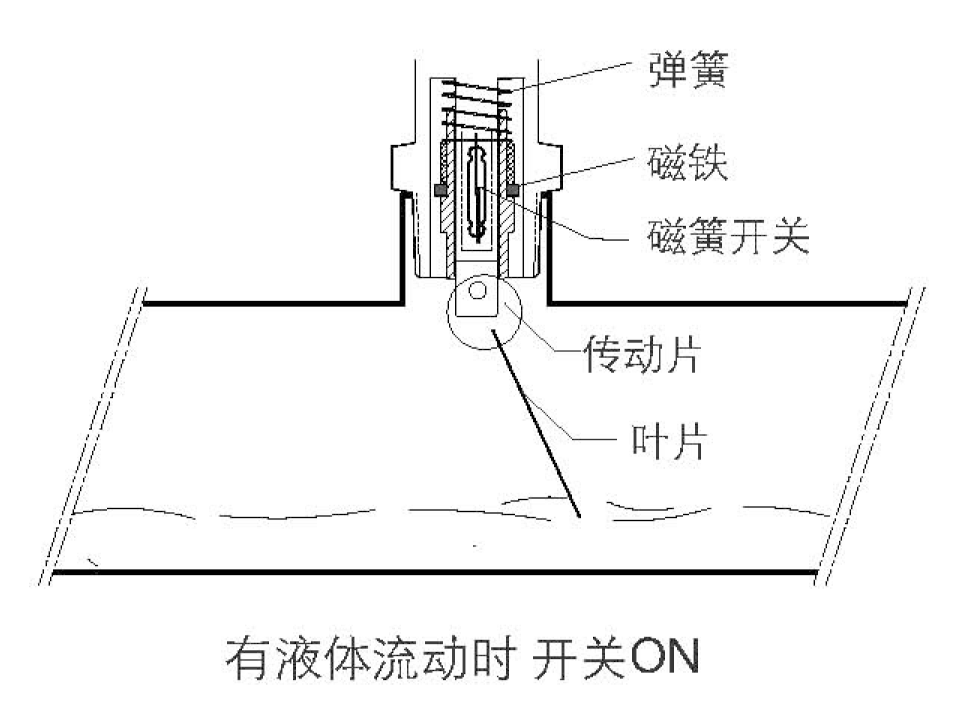

葉片式流動開關是利用水的流動力量帶動葉片，來測試管內液體是否流動，當液體在管路內沒有流動時，彈簧將磁鐵往下壓葉片成垂直，此時磁簧開關無動作，接點在常開（NO）位置。當管路內有液體流動且液體流量足以將葉片推高約20°~30°時，葉片上方至偏心傳動片將磁鐵往上推，而磁鐵的吸力使磁簧開關動作，此時接點接通。由于管徑的不同葉片長度也要隨之改變。

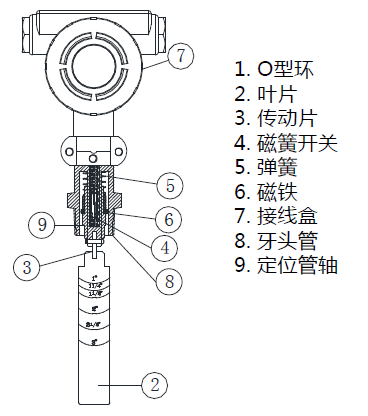

結構剖面圖

產品規格

流量控制范圍表

1加侖=3.7854升

安裝步驟
1、葉片長度決定動作點位置。先依據導管尺寸及所希望設定動作點的位置來決定葉片長度，然后在葉片上適當?shù)臉擞浘€處，將葉片截斷。（使用者亦可在非標記線處自行截取適當長度）
2、葉片平面與管截面平行安裝，固定在1”NPT牙口上。
3、裝配完成時確定產品上流動箭頭“FLOW”的標記與導管平行。（液體流通的管路呈水平）
4、流動開關要固定在T接頭時，先用止泄帶纏繞好后再裝到牙口上緊鎖即可。

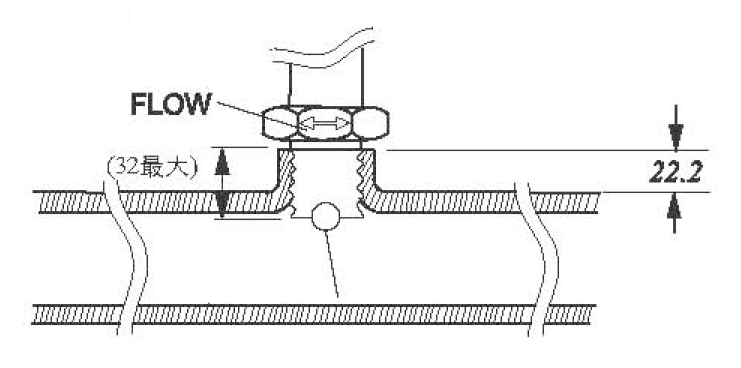

本產品不適合用于1”大小塑料材質導管標準裝配示意圖如下：

注意事項
1、請勿超過目錄上表示之壓力及溫度限制，如被測物會產生瞬間壓力或溫度，也作此點考慮。
2、由于某些被測液體至密度會改變管內溫度，溫度改變則影響設定位置的刻度；如有此情形發生請與本公司聯絡。
3、本產品設計可以防震，但震動減至**。
4、定時清除管內因被測液體帶來的污染，過分污染會影響葉片動作的情形。
5、入線口處安裝時應注意密封，以防水汽進入。
6、請勿任意修改產品外型。
