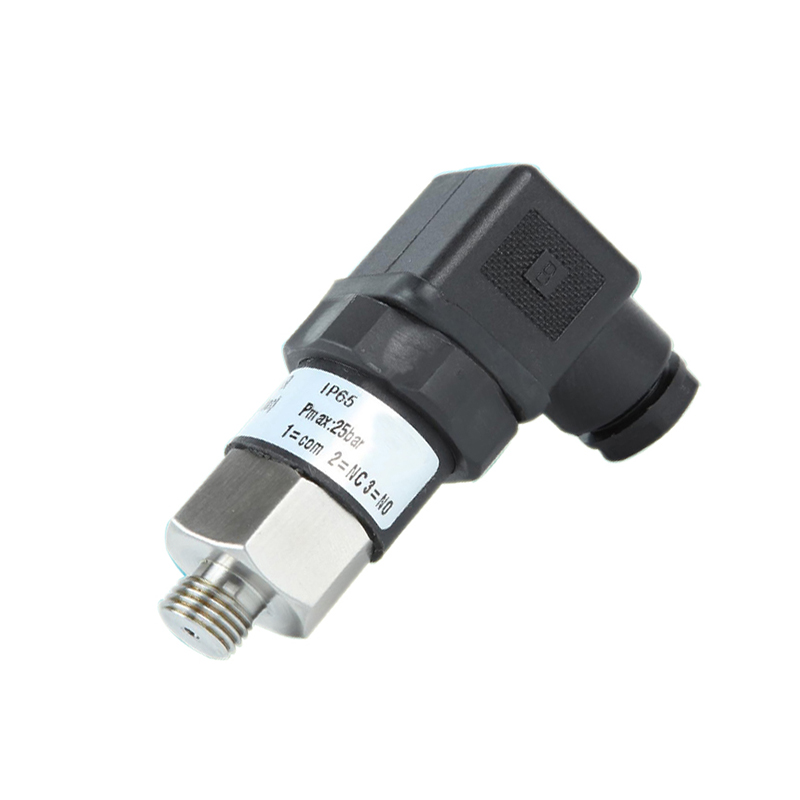

MS-T50型（精巧）壓力開關/壓力控制器

☆  測量范圍：0-300bar
☆  螺紋接口：G1/4外或其他螺紋
☆  工作溫度：-20-85℃
☆  防護等級：IP65
☆  防爆等級：無
☆  傳感器類型：膜片式或活塞式
☆  常用介質：水、油
☆  熱線電話：4001190288
立即咨詢

一、原理、結構
MS-T50型（精巧）壓力開關/壓力控制器內置活塞與彈簧相連當壓力變化時，彈簧伸縮量發生相應變化，當壓力達到設定值時，會觸發預設的機械結構并發出開關信號。

二、特點

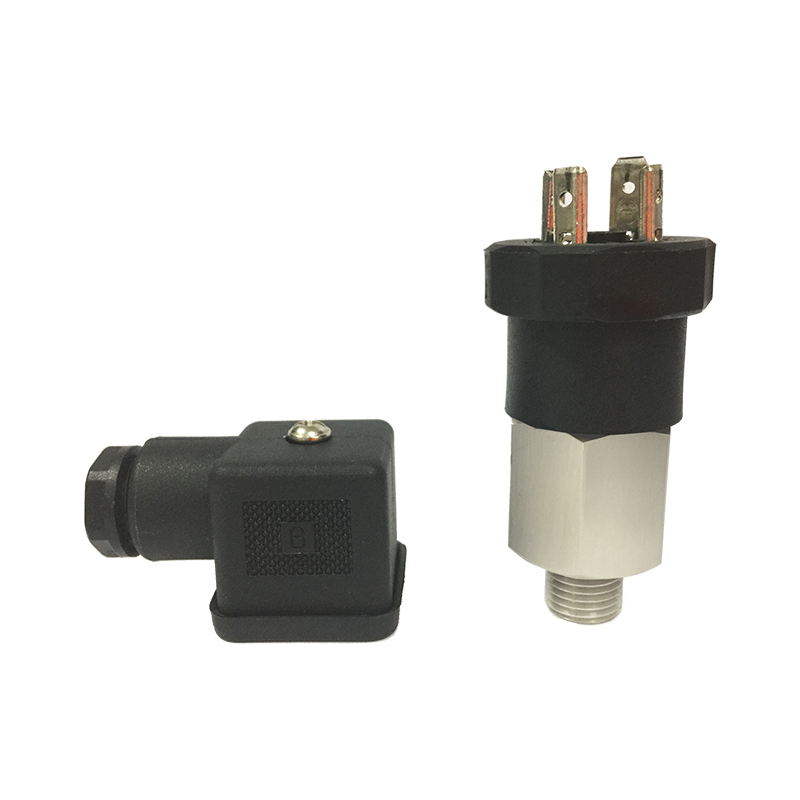

MS-T50型（精巧）壓力開關/壓力控制器結構緊湊，采用DN標準插頭，接線方便，測量范圍廣。過載能力高，高重復性，具體常開或常閉觸點，接點鍍金，觸點容量大?？捎糜冢核?、油壓力的測量。

三、技術參數

測量范圍 詳見下表
遲滯 10-20%設定值（25%-35%，1%-5%可選）
誤差 3%設定值
輸出 常開+常閉 接點鍍金
≤DC  42V,1A
≤DC  115V,0.15A
≤AC  42V,3A
≤AC  125V,3A
≤AC  250V,0.5A
介質溫度 -20-85℃
防護保護 IP65
接線方式 端子接線
材料 膜片：NBR
活塞：鋼制活塞帶NBR密封
過程連接：鍍鋅鋼/不銹鋼
外殼：工程塑料



四、選型表

接口材質 型號 **允許壓力 設定范圍 誤差 固定遲滯 重量
薄膜式 MS-T50-02.5 25 0.2...2.5 3% 10%...20%設定值
25%...35%設定值（可選）
1%...5%設定值（可選）		 0.1
MS-T50-005 25 0.8...5
MS-T50-012 25 1...12
MS-T50-050 200 5...50
活塞式 MS-T50-100 200 10...100
MS-T50-200 300 20...200


MS-T50- 012 M M12 H C 詳述
MS-T50-
  02.5
  005
  012
  050
  100
  200
    T       銅
    L       鋼
    X       不銹鋼304L
      G12     接口螺紋 G1/2
      G14     接口螺紋 G1/4
      N14     接口螺紋 NPT1/4
     M14     接口螺紋 M14*1.5
      M20     接口螺紋 M20*1.5
        H   接口螺紋 外螺紋
          R 常開+常閉輸出


五、接線圖

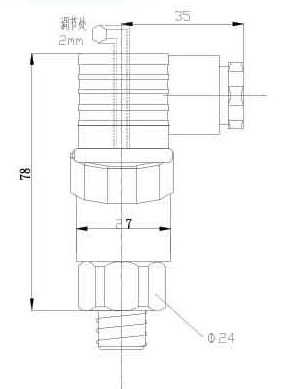

六、尺寸圖

七、安裝位置

八、適用介質


九、調節方式

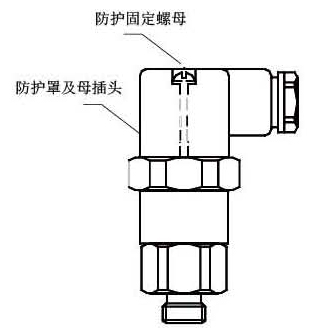

**步：用螺絲刀松開防護罩固定螺母取下防護罩及母插頭（取下時不可左右旋轉赫斯曼接頭，以免弄斷內部線路）。

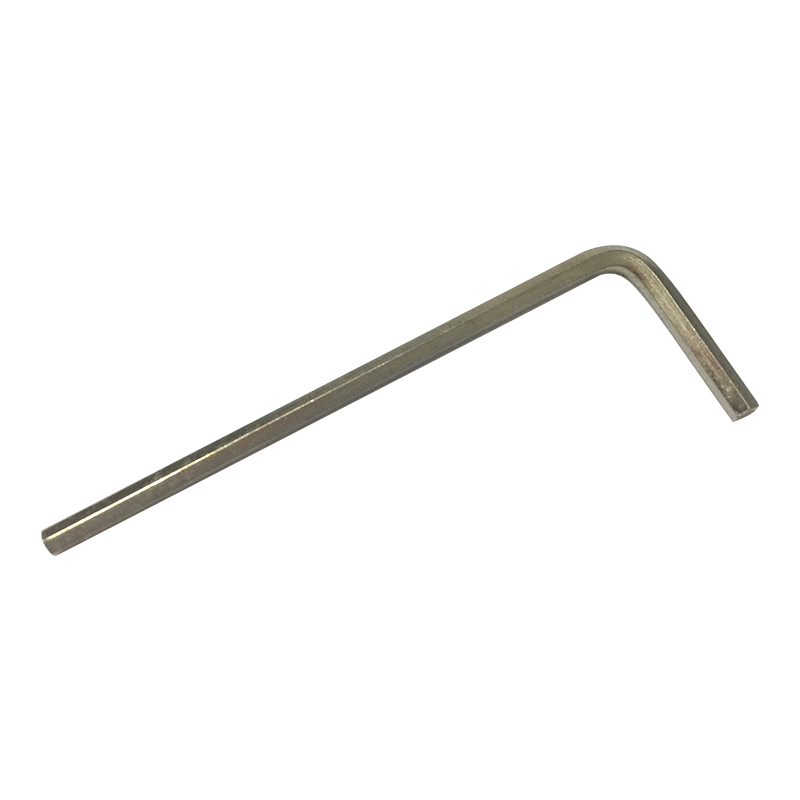

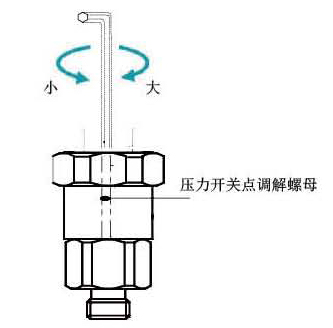

第二步：參照上圖螺絲刀調解壓力開關點大小，順時針方向調大，逆時針方向調小。
