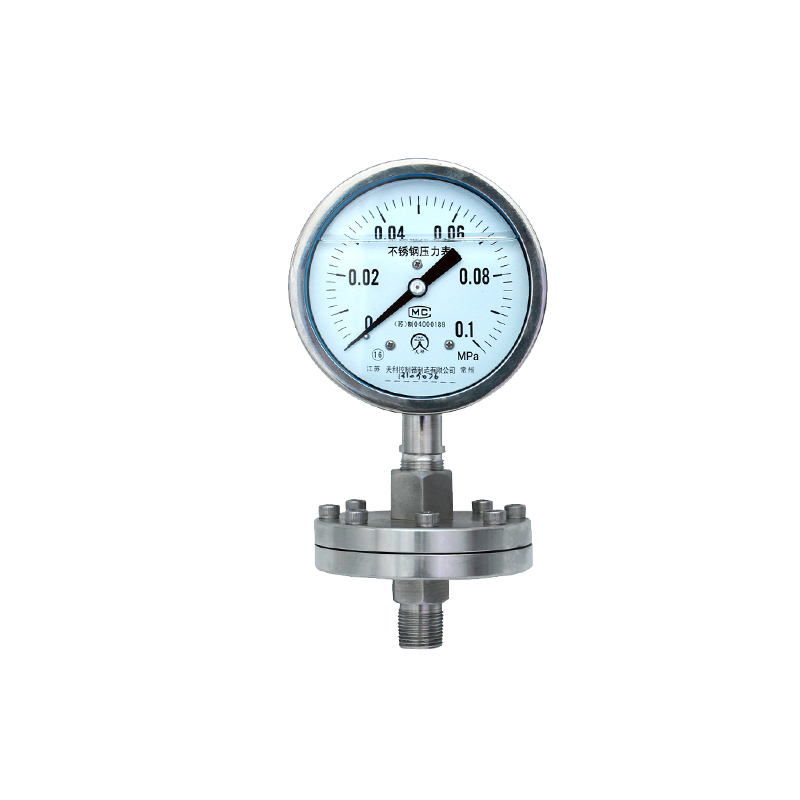

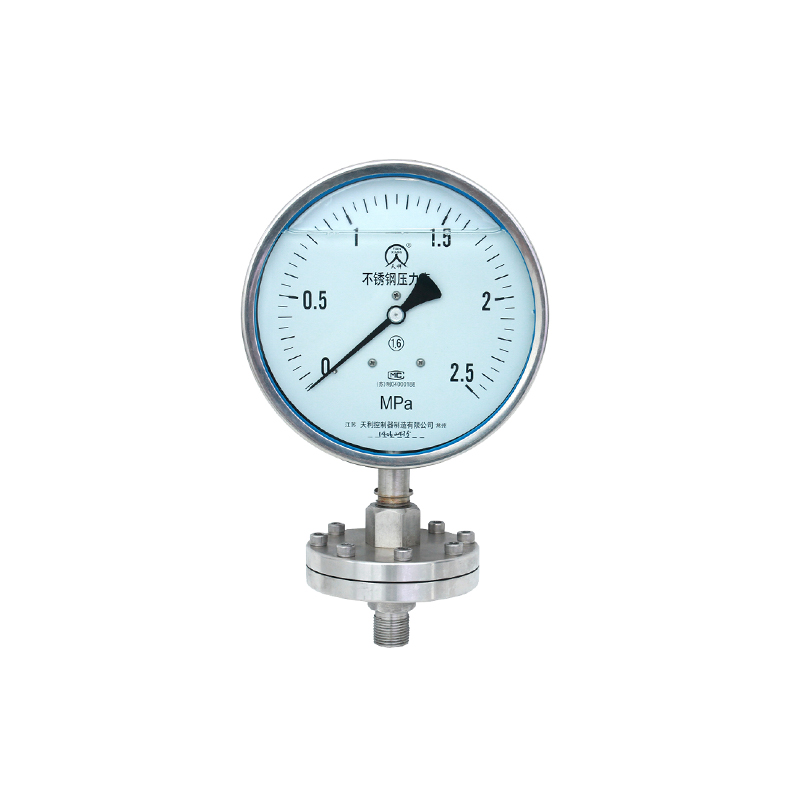

Y-M系列隔膜壓力表

☆  品牌：天祥
☆  概述：產品介紹 為使通用壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游的介質壓力以及避免測量介質直接進入通用型壓力儀表和紡織沉淀物積聚且易清洗的場...
☆  熱線電話：4001190288

立即咨詢
產品介紹

為使通用壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游的介質壓力以及避免測量介質直接進入通用型壓力儀表和紡織沉淀物積聚且易清洗的場合，應采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。
隔膜表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酪等工業部門生產過程中測量流體介質壓力作用。

結構原理

當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表，測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表系統形成的壓力就近于測量介質的壓力。

選型表

□/ □/ □/ □/ □/ □/
            法蘭標準代號
  測量范圍
  隔離膜片材料：316,316L，鉭，哈氏合金F4，316+F4等
  隔膜隔離器代號及材料
MF:敞開式突面（≤25MPA）
MG:工字形（≤4MPA）
ML:螺紋式（≤60MPA）
MZ:螺栓式（1-25MPA）
MH:均質機用（10-60MPA）
MC:夾子式（0.1-2.5MPA）
MN:螺母式（0.1-2.5MPA）
(A-碳鋼、B-1Gr18Ni、316/316L、316+F4)
  連接器代號
Z:直接式（被測介質溫度＜80℃）
ZN:阻尼器
SR:散熱器（被測介質溫度＜200℃）
YL:硬管連接（被測介質溫度＜200℃）
RL1/2/4:軟管連接（1、2、4分別代表軟管長度M）
GL:角形連接（被測介質溫度＜150℃）
  通用型壓力表型號
推薦用表：PM10系列壓力變送器、Y-B系列不銹鋼壓力表

型號標示例
標記：PM10/SR/MF/(A)316/4MPa/50-4.HGJ46
通用儀表為PM10壓力變送器，連接形式為SR散熱式。采用敞開式突面法蘭MF，隔離器(法蘭)材料為碳鋼，膜片材料為316不銹鋼，測量范圍0-4MPa，法蘭標準50-4.0HGJ46
標記：Y-100B-F/ZMG(B)/哈/1MPa/20-4.0HGJ
通用儀表Y-100B-F不銹鋼壓力表，連接形式為直接，采用工字型法蘭MG，隔離器（法蘭）材料為1Gr1Ni，膜片材料為哈氏合金，測量范圍0-1MPa，法蘭標準為20-4.0HGJ47

結構原理
當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表，測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表系統形成的壓力就近于測量介質的壓力。

主要技術指標
隔膜表的溫度特性
由于隔膜表系統由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹系數，使壓力表隨受壓部溫度部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯，一般受壓部溫度誤差規定不大0.1%/0C。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響兩者之和。

隔膜表液位差
尤其對帶軟連接管的隔膜壓力表，由于受壓部與通用型壓力表安裝位置不同，會產生如同所示的液位差影響量△P。

隔膜表的耐腐蝕性
隔膜表的耐腐蝕性可通過合適的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。
隔膜材料：0Cr17Ni12Mo2(316)；蒙乃爾合金（Cu30Ni70）；哈氏合金（H276C）鉭（Ta）及氟塑料（F4）。
法蘭材料：不銹鋼0Cr17Ni12Mo2(316)；不銹鋼內襯氟塑料（316+F4）。
密封墊圈材料：丁腈橡膠；氟塑膠；硅橡膠及氟塑料。

法蘭的選擇
選根據GB(中國)、HGJ(化工部)、DIN(德國)、JIS(日本)、ANSI(美國)等法蘭標準及國內實際使用情況編制成常用法蘭系列標準。供用戶選用?？梢越邮苡脩羝渌?guī)格的特殊訂貨。

密封液的選擇
為保證隔膜表使用可靠性和安全性，應根據不太用途選擇合適的密封液。

密封液 受壓部溫度范圍 比重g/cm3 體膨系數1/℃ 用途
高粘度硅油 -10-200℃ 1.07 0.95×10-3 高溫用
低粘度硅油 -30-100℃ 0.94 1.08×10-3 一般用
甘油水溶液 -5-100℃ 1.27 0.61×10-3 食品用
植物油 -5-100℃ 0.93 1.03×10-3 食品用
氟油 -30-150℃ 1.93 0.75×10-3 氫、氧

隔膜裝置法蘭尺寸
1、敞開式突面法蘭

代號 量程上限值P（MPa） 推薦法蘭標準代號 突面法蘭尺寸 尺寸圖
D K d f L C B
MF1 4 JIS-10/20K  50A 155 120 100 3 19 18 50 圖一
4 50-1.0/1.0  HGJ46 160 125 100 3 19 18 50
4 ANSI-2B 150 1b 152 121 92.1 3 19 18 2＂
4 ANSI-2B 300/100/ 1b 165 127 92.1 3 19 18 2＂
6-10 25-10.0HGJ47 125 89 50.8 7 20 20 25 圖二
6-10 50-10.0HGJ47 165 127 92.1 3.5 20 26 50
16-25 20-10.0HGJ53 130 89 43 7 22 20 25
MF 4 25-4.0DIN 115 85 65 3 M12 26 25 圖三
