一、用途及特點

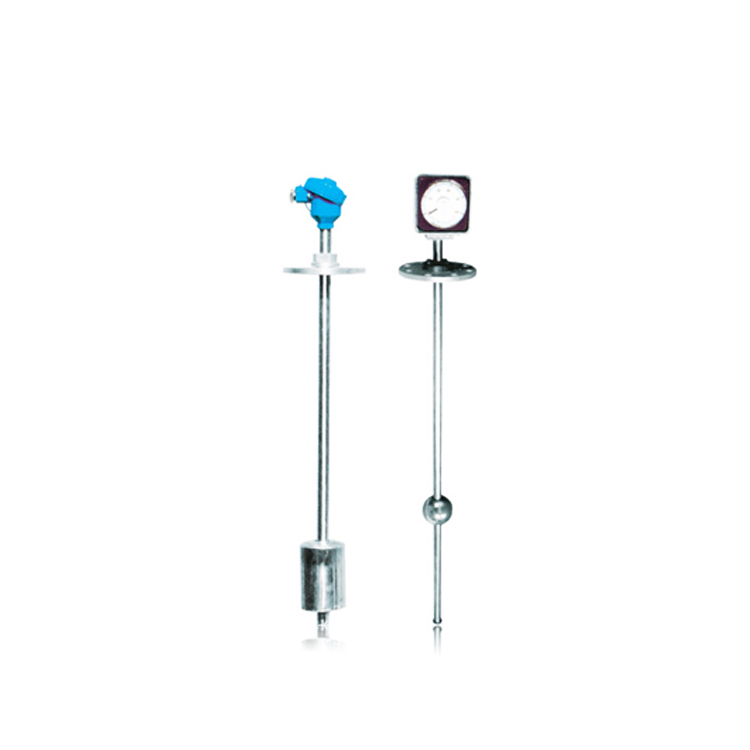

UQK系列浮球液位計適用于塔、槽、罐、池等各類容器的敞開、密閉和地下貯罐的介質液位沒量，它能根據被測液位的變化轉換成輸出4~20mA的標準電流信號，實現可對液位進行遠距離監控。
二、組成及工作原理
主要由磁浮球、傳感器、變送器、主體管、安裝法蘭五部分組成，當磁浮球隨被測介質液位變化而上下浮動時浮球內磁組件吸合傳感器內某一相應位置的一干簧管。使傳感器的總電阻（或電壓）發生相應變化，再由變送器將電阻（或電壓）的變化轉換成4～20mmA.DC的標準電流信號輸出，可以與各種能輸入4－20mmA.DC信號的顯示儀來配套使用或進入計算機系統，實現對液位的監控。同時可選用二次儀表（XMT智能數顯表）設定上下限報警，實現對液位的位式控制或其它調節器構成液位恒值調節系統，實現對液位的連續調節。
UQK-2型除以上功能外同時配以1.5級45C3～A型表頭可直接就地指示液位位置。

三、基本參數
　　

　　注：1．h0．．．．．．為安裝死區，由用戶或設計者根據現場工況自行確定；
　　　　2．h1．．．．．．為結構死區；（h1=15mm）
　　　　3．h2．．．．．．磁浮子死區，當介質比重為１時，h2=60mm
　　　　4．L0=h0+h1+h2,為儀表安裝后的測量死區，即儀表不能測量到的區域．

四、安裝
（1）把浮球安裝在主體管上，主體管底部把檔板裝好，底部螺絲擰緊。
（2）把主體放入容器內，安裝法蘭和容器法蘭加密封墊固定擰緊。
（3）打開接線盒蓋，接入引出線，注意正負極不能接錯，蓋上盒蓋并擰緊螺釘引出線固定、接線參照UHZ-3型及注意事項。
五、選型表



表六附表：適用于插入型、內浮球側裝型、UQK型、UFK型



表七
