一、概述

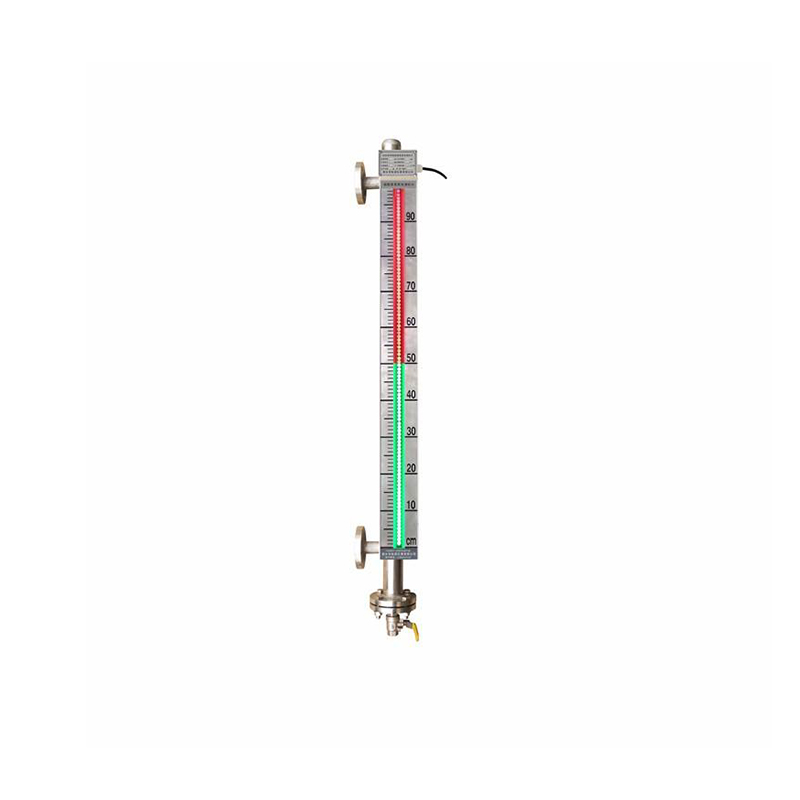

UHZ-2系列磁敏電子雙色液位計是本公司研發的新產品,由于采用導體LED發光器件,具有亮度高、紅綠雙色顯示、可視距離遠、標尺刻度更清晰、顯示范圍大,產品更具系列化;尤其在環境煙塵大,含有微細鐵屑的鋼鐵企業,如果采用磁翻板液位計,由于磁吸附作用,微細鐵屑把磁翻板的紅、綠顏色覆蓋,無法觀察液位,而電子雙色液位計能有效的解決。
UHZ-2系列磁敏電子雙色液位計,液位顯示采用高亮度,LED雙色發光電子模塊,紅、綠光柱顯示液位,白天觀察距離60m,夜間可達200m以上,可替代傳統各種現場顯示液位計,廣泛應用于工業生產過程中的液位測量。
二、工作原理
在液位計主導管內有一個磁性浮子,浮子根據介質比重設計,浮子內磁鋼與容器內液面同一高度,液位LED顯示標尺內裝有半導體磁敏傳感器,并和LED發光模塊上下有序排列,與磁場相對應的半導體磁敏傳感器受磁,觸發相應的數字電路,液位以上LED紅色顯示,液位以下LED綠色顯示,紅色顯示汽相,綠色顯示液相,紅綠交界處就是容器內的實際液位,液綠汽紅,一目了然。
三、產品特點
1.汽紅液綠,發光顯示清晰,觀察角度大,可視距離遠??梢约t綠光柱清晰顯示液位,適宜在光線暗的場所中應用,夜間觀察更醒目。
2.本體選用不銹鋼制造,液位計顯示裝置與容器內的介質不接觸,無泄漏。適宜于一、二、三類容器使用,并對內裝易燃、有毒和腐蝕性介質的容器可靠。
3.顯示量程大,使用范圍廣,適用于低溫、中溫、高壓場合。
4.可輸出4~20mADC標準信號,實現液位的遠傳顯示,容器群液位的集中監測控制,亦可配液位開關,實現連鎖保護。
四、技術參數
公稱壓力 | 0.6~25.0MPa |
介質溫度 | -140℃~450℃ |
介質密度 | ≥0.45 |
過程連接 | 按技術參數 |
材質 | 304、316、316L |
測量范圍L | 200~15000mm |
電源電壓 | AC24V或AC220V |
五、選型表
UHZ- | □ | □ | □ | □ | □ | □ | □ | □ | □ | □ | /B | ||
防爆型(本安型) | |||||||||||||
訂貨長度L0 | |||||||||||||
介質比重 | |||||||||||||
實際使用壓力-表八 | |||||||||||||
介質溫度-表七 | |||||||||||||
連接法蘭-表六 | |||||||||||||
主體材質-表五 | |||||||||||||
浮子材質-表四 | |||||||||||||
報警控制-表三 | |||||||||||||
液位計型別-表二 | |||||||||||||
液位計類別-表一 |
表一
類別 | 就地指示 | 磁敏 | 電遠傳 | 翻柱 | 翻板 | 其他 | |
代號 | 1 | 2 | 3 | A | B | C |
表二
類別 | 基型 | 插入型 | 夾套型 | 耐腐蝕 | 內浮球側裝型 | 磁浮球型 | 磁浮球多點型 |
代號 | D | W | J | E | UQK | UFK |
表三
報警控制 | 帶上限 | 帶下限 | 帶上下限 | 防爆型(本安型) |
代號 | a | b | c | /B |
表四
材質 | 不銹鋼 | 防銹鋁 | 鈦 | PVC塑料 | 四氟乙烯 | 鋼塑包裹 | 鋼氟包裹 |
代號 | P | L | Ti | S | F | S1 | F1 |
表五
材質 | 不銹鋼 | 防銹鋁 | 鈦 | PVC塑料 | 氟塑管 | 內襯塑料 | 內襯四氟 |
代號 | P | L | Ti | S | F | S2 | F2 |
表六
材質代號 | MPa | Kgf/cm3 | ||||||||||
0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 | 16 | 220 | 320 | |||
代號 | 不銹鋼 | A | B | C | D | E | F | G | H | I | J | |
碳鋼 | a | b | c | d | e | f | g | h | i | j | ||
法蘭標準 | HG20593-97 | HG20595-97 | H12-0.2 | H12-0.3 |
表六附表:適用于插入型、內浮球側裝型、UQK型、UFK型
代號 | A | B | C | D |
DN | 80 | 100 | 150 | 200 |
PN | 比實際使用壓力提高一個等級 |
表七
介質溫度 | -40-0℃ | ≤80℃ | ≤100℃ | ≤150℃ | ≤300℃ | ≤360℃ | ≤480℃ |
代號 | A | B | C | D | E | F | G |
表八
使用壓力(實際) | MPa | Kgf/cm3 | ||||||||
0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 | 16 | 220 | 320 | |
代號 | A | B | C | D | E | F | G | H | I | J |
