一、UHZ-1D、UHZ-3D/B型頂裝式、底部安裝磁浮子液位計工作原理

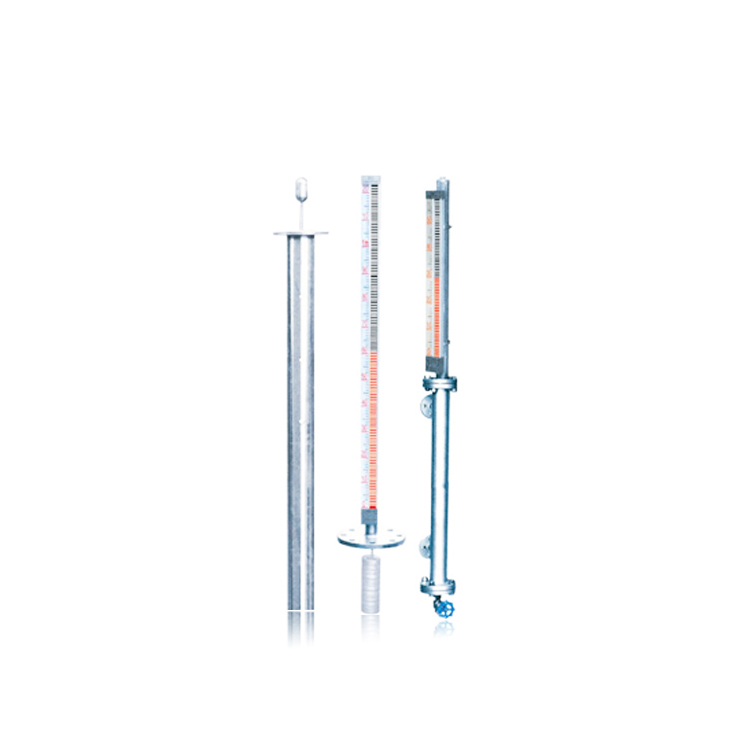

　　如圖所示液位計適用于地下槽池罐、高架儲罐的液位測量和控制。該產品主體分上、下二部分，上部分安裝顯示器，主體內放磁球。下部分導管浮球插入罐內接觸液體，上、下二部分內的磁浮球和浮球通過連接桿連接，在導管內浮球隨著液體的上、下浮動動帶動上面主體內的磁球，其他工作原理和側裝式相同。該產品可以安裝模擬信號傳感變送器，可實現UHZ-3型產品功能。

二、基本參數
　　

注：浮子死區：1、零液位根據介質比重而定。2、滿液位根據儲罐的安裝座高度（頸高）而定。
三、安裝
　　首先拆下導管下端的浮球托桿，半角浮球連接頂端的磁組件拆下，然后將浮球同連接桿一起裝導管內，再將磁組件裝上，導管下端的托桿仍裝好并固定，二人托起導管垂直插入儲罐內，再在導管和法蘭安裝座上入上密封墊，將裝有翻板箱主體管垂直安裝在安裝座上，（注意磁組件裝主體管內），安裝時磁組件連接桿不能碰彎（連接桿彎曲交引起液位計呆滯甚至不能正常使用）使密封墊的導和管法蘭進入主體管下端法蘭的凹面內，均勻擰緊法蘭螺絲液位計即可投入使用（翻板指示器下部的不動部分為測量死區）。
UHZ-3D型與UHZ-3的安裝方法相同也可以安裝XQ型發訊器。

四、選型表


表一



表二



表三



表四



表五



表六



表六附表：適用于插入型、內浮球側裝型、UQK型、UFK型



表七



表八
