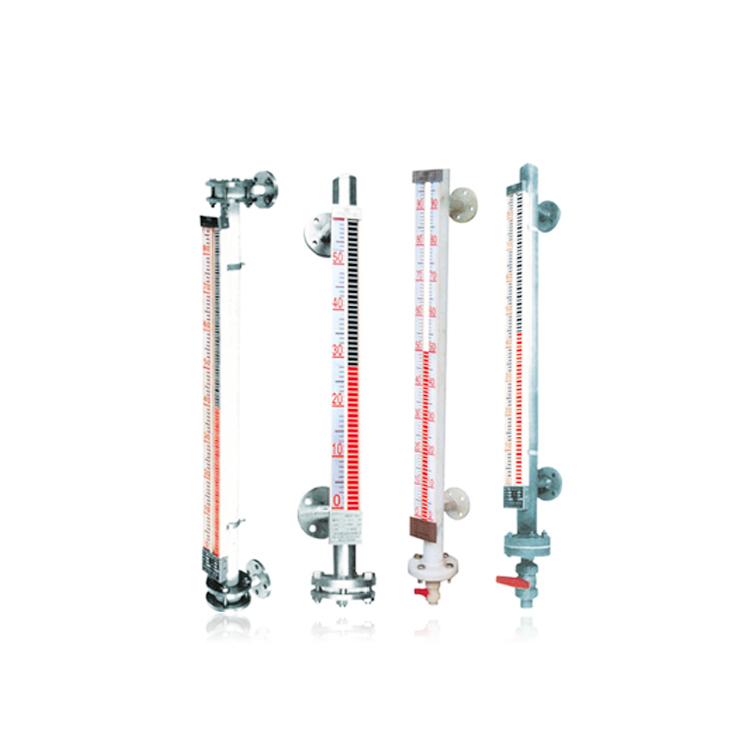

UHZ-1J、UHZ-3JB型耐腐型磁浮子液位計

☆  品牌：天祥
☆  概述：一、 UHZ-1J、UHZ-3J/B型耐腐型液位計結構與工作原理 (1)如圖UHZ-1J型所示，該液位計接觸介質的零件部件都采用不銹鋼內襯塑或F4，所以更能適用于各種有一定壓力、測量長度更長要求更高。...
☆  熱線電話：4001190288

立即咨詢

一、UHZ-1J、UHZ-3J/B型耐腐型液位計結構與工作原理
    (1)如圖UHZ-1J型所示，該液位計接觸介質的零件部件都采用不銹鋼內襯塑或F4，所以更能適用于各種有一定壓力、測量長度更長要求更高的各種腐蝕介質的測量和檢控。
側裝式內襯型磁浮子液位計（PTFE）適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的選擇。
側裝式內襯型磁浮子液位計（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量，但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。
（2）如圖 UHZ-1J型所示，該液位計全部選用塑料（ABS、PVC管、聚丙烯等）材質，采用塑料焊接而成。我們根據各種介質的腐蝕情況，選用不同的材料，從而滿足用戶的要求。

二、基本參數

介質粘度 ≤0.1Pa·s
測量長度 ≤7000mm
介質溫度
塑料復合管 0～60℃
四氟乙烯管 0～250℃
鋼襯聚丙烯 -25～+110℃
鋼襯聚乙烯 -15～+70℃
鋼襯聚氟類 -100～+250℃
使用壓力 0~2.5Mpa
連接法蘭 按技術參數
技術參數 按設計或用戶要求


三、安裝
本體安裝與UHZ-1型相同，配備遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關使用，對液位監控報警或?qū)M液出液設備進行控制。


四、選型表

UHZ- □ □ □ □ □ □ □ □ □ □ /B
                        防爆型（本安型）
  訂貨長度L0
  介質比重
  實際使用壓力-表八
  介質溫度-表七
  連接法蘭-表六
  主體材質-表五
  浮子材質-表四
  報警控制-表三
  液位計型別-表二
  液位計類別-表一


表一


類別就地指示磁敏電遠傳  翻柱翻板其他
代號 1 2 3   A B C


表二


類別基型插入型夾套型耐腐蝕內浮球側裝型磁浮球型磁浮球多點型
代號   D W J E UQK UFK


表三


報警控制帶上限帶下限帶上下限防爆型（本安型）
代號 a b c /B


表四


材質不銹鋼防銹鋁鈦PVC塑料四氟乙烯鋼塑包裹鋼氟包裹
代號 P L Ti S F S1 F1


表五


材質不銹鋼防銹鋁鈦PVC塑料氟塑管內襯塑料內襯四氟
代號 P L Ti S F S2 F2


表六


材質代號MPaKgf/cm3
0.6 1.0 1.6 2.5 4.0 6.3 10.0 16 220 320
代號 不銹鋼 A B C D E F G H I J
碳鋼 a b c d e f g h i j
法蘭標準 HG20593-97 HG20595-97 H12-0.2 H12-0.3


表六附表：適用于插入型、內浮球側裝型、UQK型、UFK型


代號ABCD
DN 80 100 150 200
PN 比實際使用壓力提高一個等級


表七


介質溫度-40-0℃≤80℃≤100℃≤150℃≤300℃≤360℃≤480℃
代號 A B C D E F G


表八


使用壓力（實際）MPaKgf/cm3
0.6 1.0 1.6 2.5 4.0 6.3 10.0 16 220 320
代號 A B C D E F G H I J
